أداء أساسي لمحطة الإرساء واختلافات الرقائق

تعتمد الاختلافات الأساسية في الأداء والوظائف لمحطات الإرساء بشكل كبير على معمارية مجموعة الشرائح الخاصة بها

وفقًا للهندسة المعمارية الفنية والتمركز الوظيفي، يمكن تصنيف مجموعات شرائح محطات الإرساء إلى الأنواع الرئيسية التالية:

أولاً: رقائق التحكم الأساسية

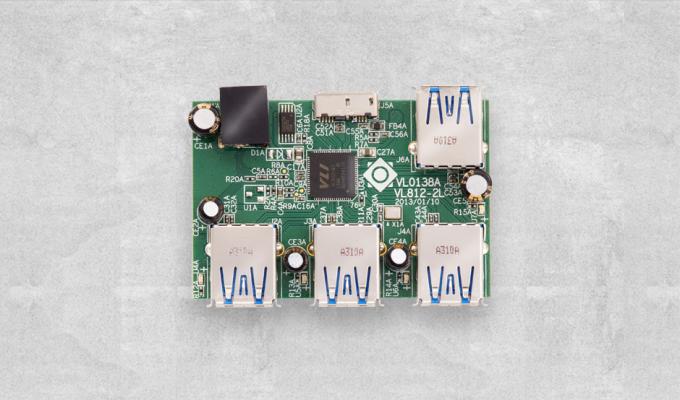

وحدات تحكم USB Hub

• الوظيفة: إدارة توسيع المنافذ المتعددة وجدولة نقل البيانات، مثل USB-A و Type-C وقارئات البطاقات وما إلى ذلك.

• النماذج التمثيلية:

رقائق تحويل البروتوكول

لإخراج الفيديو:

• شريحة DP إلى HDMI (مثل سلسلة Parade): تحول إشارة DisplayPort إلى مخرج HDMI، وتدعم دقة تصل إلى 4K.

• وحدة تحكم USB-C Alt Mode (مثل رقائق Realtek): تمكن وظيفة إخراج الفيديو من خلال واجهات USB-C.

لنقل البيانات عالي السرعة:

• رقائق بروتوكول Thunderbolt (معتمدة من Intel): تدعم بروتوكولات Thunderbolt 3/4 أو USB4، مما يوفر نطاقًا تردديًا يصل إلى 40 جيجابت في الثانية، وهو مثالي لقواعد بيانات GPU الخارجية أو التخزين عالي السرعة.

ثانياً: رقائق إدارة الطاقة

رقائق توزيع الطاقة

• إدارة توصيل الطاقة عبر أجهزة متعددة؛ تتطلب محطات الإرساء التي تدعم الشحن السريع PD رقائق مخصصة لتخصيص أكثر من 60 واط من الطاقة.

• تدمج بعض الطرازات المتطورة ICs (مثل M3TEK و Silergy) لضمان إخراج طاقة مستقر وحماية من التيار الزائد.

رقائق الحماية

• دوائر الحماية من التيار الزائد: تمنع حدوث ماس كهربائي في الأجهزة الطرفية من إتلاف اللوحة الأم (مثل حلول Silergy).

• مصفوفات TVS (قمع الجهد العابر): تحمي الأجهزة من التفريغ الكهروستاتيكي أثناء أحداث التوصيل/الفصل.

ثالثاً: رقائق وظيفية متخصصة

رقائق معزز إشارة Oculink

• تُستخدم في محطات إرساء GPU، وتنقل بيانات الرسومات عبر قنوات PCIe 4.0 ×4 (64GT/s)، مما يقلل من فقدان الإشارة.

رقائق وحدة تحكم الشبكة

• يتطلب توسيع منفذ Gigabit Ethernet وحدات تحكم مخصصة، وعادة ما يتم دمجها في Thunderbolt أو محطات الإرساء من فئة سطح المكتب.

رابعاً: المشكلات الشائعة في الحلول منخفضة التكلفة

رقائق ضعيفة الطاقة

• تدعي بعض محطات الإرساء ذات الميزانية المحدودة USB 3.1 (10 جيجابت في الثانية) ولكنها تدعم فقط 5 جيجابت في الثانية بسبب وحدات التحكم دون المستوى، مما يؤدي إلى انخفاض سرعة النقل إلى النصف.

مشاكل حرارية

• يمكن أن ترتفع درجة حرارة محطات الإرساء الصغيرة جدًا التي لا تحتوي على تبديد حرارة مناسب (＞50℃)، مما يؤدي إلى تشغيل الحماية الحرارية في الأجهزة المتصلة.

مشاكل التوافق

• قد تفشل رقائق Thunderbolt غير المعتمدة على أنظمة AMD أو عبر الأنظمة الأساسية (مثل Mac/Windows)، مما يتسبب في حدوث مشكلات في الوظائف.

هل الشحن أو نقل البيانات بطيء؟ قد تكون مشكلتك في HUB.

توصيات الشراء

• الاحتياجات الأساسية: حدد الطرازات التي تحتوي على وحدات تحكم موثوقة، مثل VL820، لضمان تشغيل USB بكامل السرعة.

• سيناريوهات الأداء العالي:

• السلامة والحماية: تحقق من وجود حماية من التيار الزائد ومصفوفات TVS لتجنب تلف الأجهزة المتصلة.https://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output.html

نصيحة: يؤثر تصميم مجموعة الشرائح بشكل مباشر على الاستقرار والعمر الافتراضي. أعط الأولوية للعلامات التجارية التي تحدد بوضوح طراز وحدة التحكم الخاصة بها (مثل Orico مع VL820، و Xiaomi باستخدام مجموعة Realtek + Parade)
